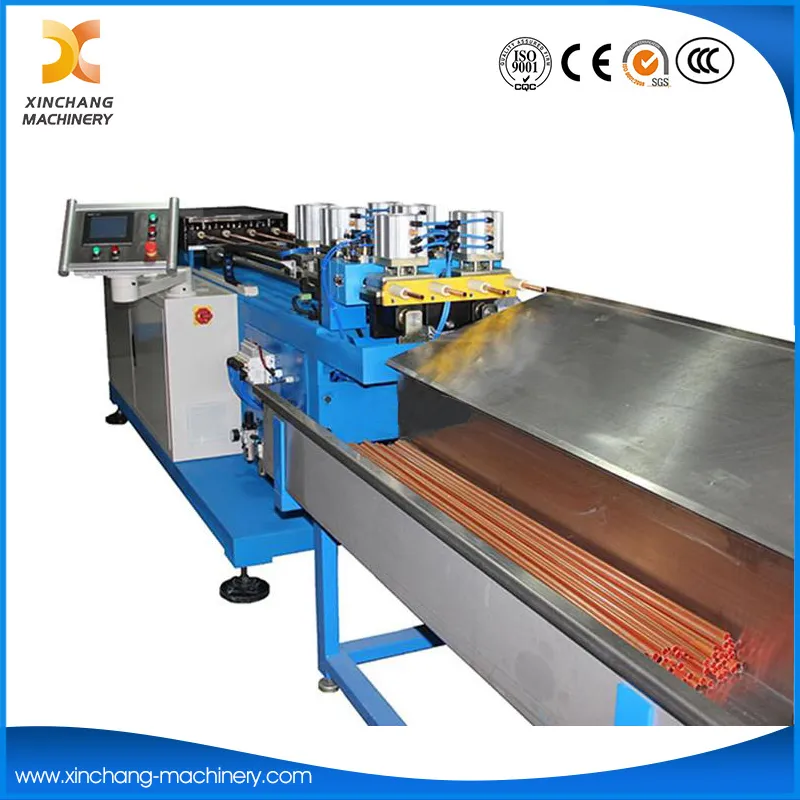

CNC машина за размотаване на тръби за изправяне без стружки
Тази безстружкова машина за изправяне на тръби с ЦПУ размотател е високоефективна интегрирана машина за изправяне и рязане на тръби, специализирана в прецизна обработка на навити метални тръби. Той интегрира автоматично размотаване, високопрецизно изправяне и рязане с фиксирана дължина без стърготини, реализирайки автоматизирана обработка на едно гише и отговаряйки на стандартизираните нужди от заготовки на свързаните индустрии.
Като практично CNC комбинирано оборудване за изправяне и рязане на тръби, то използва стабилна структура за изправяне с 4 глави, която може ефективно да елиминира огъването, изкривяването и вътрешното напрежение на тръбата, осигурявайки еднаква праволинейност и висока точност на размерите. Оборудван с усъвършенствана технология на машина за рязане без стърготини, той постига гладко рязане без изрезки, без генериране на отпадъци, като избягва материални отпадъци и намалява последващите стъпки на обработка.
Задвижвана от високоефективна серво система, тази машина за изправяне и летящо рязане на тръби със серво задвижване работи стабилно с бърза реакция и прецизен контрол с фиксирана дължина, като се адаптира ефективно към непрекъснато партидно производство. Прилага се главно за рязане и обработка на медни тръби, алуминиеви тръби за климатици, бойлери и друго хладилно и отоплително оборудване, с висока автоматизация, проста работа и надеждна работа, превръщайки се в идеален избор за ефективна прецизна обработка на тръби.
3. Основни параметри
| Item |
Parameter and specifications |
Note |
| Processing materials |
Material |
Soft state, semi-hard, copper tube ,Al tube and steel tube |
Or equivalent standard products |
| pipe outside diameter and wall thickness |
Ф1.8~Ф20,Wall thickness0.2~1mm |
customized at needs |
| Coil dimensions |
Ф900-1100 |
|
| Processing capacity |
Tube Cutting Number |
4 pcs |
|
| Cutting length |
Min: 120 mm , Max: unlimited. |
No pretensioning if <100 |
| Feeding Stroke |
Continuous feed, unlimited length |
|
| Productivity |
8 times /min(L=1000) |
|
| Precision |
Repeat length error |
L≤1000 mm≤0.3mm L≥1000 mm ≤0.6mm |
|
| The necking rate of inner diameter |
f < 20% (Original inside diameter - after-cutting internal diameter) / wall thickness |
|
| Flatness |
≤0.5mm (L=1000) |
|
| Surface |
No significant pull, draw, crushed marks/scratch; No burrs |
|
| Environment |
Power supply |
3 phase 4 wire 380V \ 50Hz \ 3Kw |
Isolation transformer |
| Air pressure |
0.5--0.7MPa |
|
| CNC or PLC |
ICM CNC or Mitsubishi PLC |
| Frequency converter |
Mitsubishi |
| Touch screen(HMI) |
Mitsubishi |
| Encoder |
Nemicon |
| Solenoid |
AirTac |
| Proximity switch and sensor |
Autonics |
| Low-volt electric parts |
Siemens or IDEC |
| Relay |
IDEC |
| Lead screw |
TBI or NSK |
| Guide rail |
THK |

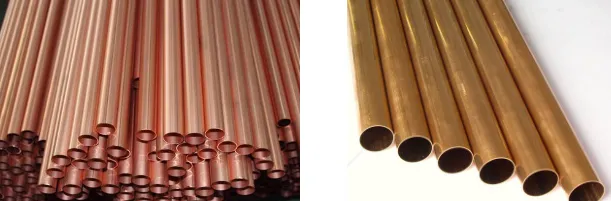

Показване на готов продукт
