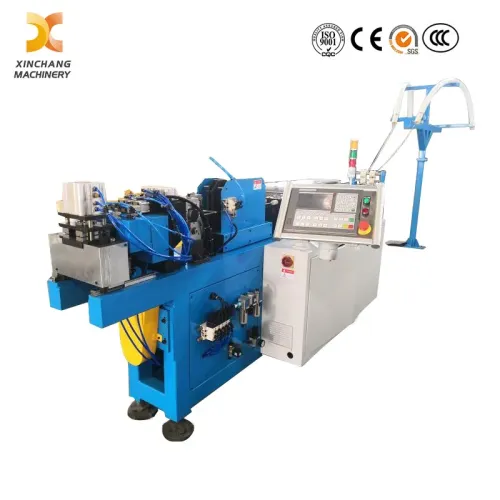

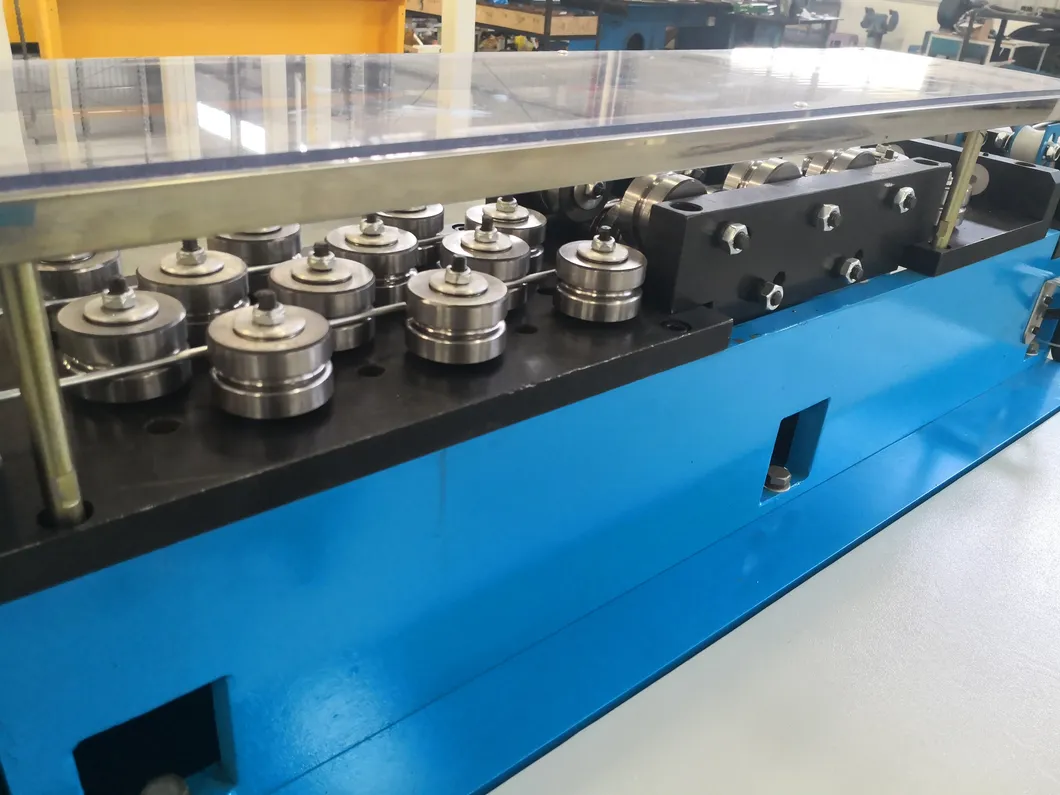

Автоматична машина за изправяне на тръби с две глави с метални чипове с ЦПУ
Тази автоматична CNC двуглава машина за изправяне на тръби без метални чипове е високоефективно интегрирано оборудване за обработка, изградено като компактно комбинирано оборудване за изправяне и рязане на тръби с CNC, което рационализира размотаването, изправянето и рязането с фиксирана дължина в един непрекъснат автоматизиран работен процес.

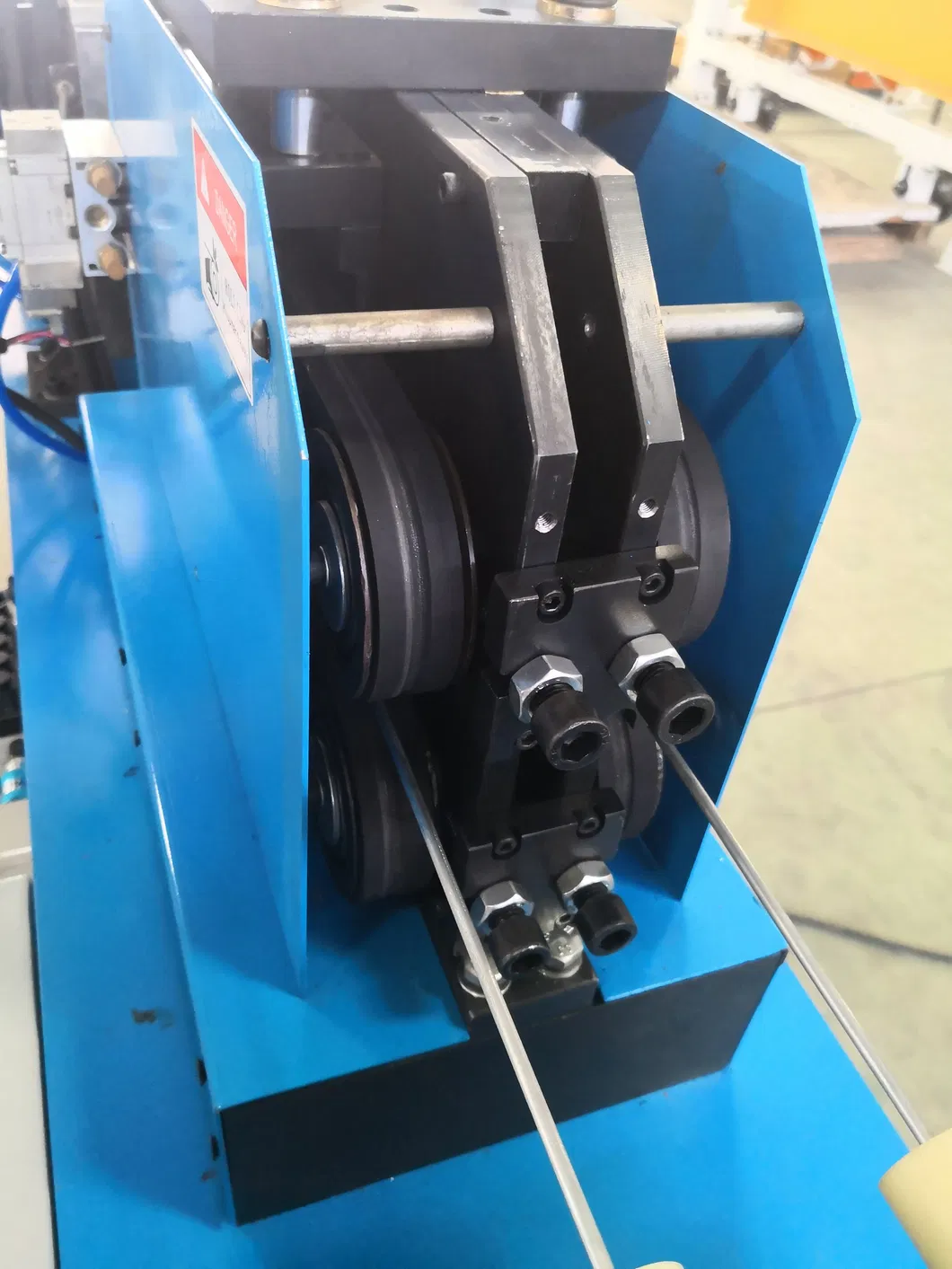

Проектиран като здрава машина за изправяне и рязане на тръби, той е оборудван с усъвършенствана система за управление с ЦПУ и първокласни компоненти за серво задвижване. Работейки като прецизна серво задвижвана машина за изправяне и летящо рязане на тръби, тя работи стабилно, за да постигне високоскоростна и високопрецизна синхронна обработка. Отличаващ се с рязане без стърготини на тръби, той обработва метални тръби без генериране на отпадъци, като поддържа краищата на тръбите гладки и без грапавини, като избягва деформацията на материала и отпадъците и значително подобрява качеството на обработка.
Машината е направена специално за навити метални тръби, довършително автоматично развиване, точно изправяне и рязане с фиксирана дължина с едно движение. Отличава се със стабилна работа и строга толерантност на размерите, като намалява ръчната работа и ефективно повишава ефективността на производството. Той се прилага широко за изправяне и рязане на тръби в климатици, бойлери и друго поддържащо оборудване, задоволявайки изискванията за висок стандарт на обработка на тънкостенни метални тръби в индустрията за домакински уреди и хладилници.
3. Основни параметри
| Item |
Parameter and specifications |
Note |
| Processing materials |
Material |

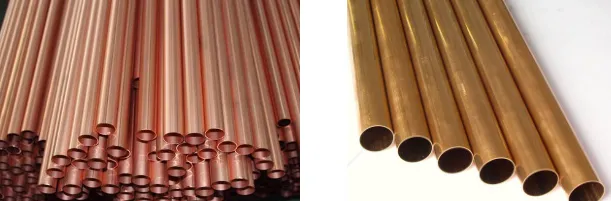

Soft state, semi-hard, copper tube ,Al tube and steel tube |
Or equivalent standard products |
| pipe outside diameter and wall thickness |
Ф1.8~Ф20,Wall thickness0.2~0.8mm |
customized at needs |
| Coil dimensions |
Ф900-1100 |
|
| Processing capacity |
Tube Cutting Number |
2 pcs |
|
| Cutting length |
Min: 120 mm , Max: unlimited. |
No pretensioning if <100 |
| Feeding Stroke |
Continuous feed, unlimited length |
|
| Productivity |
6 times /min(L=1000) |
|
| Precision |
Repeat length error |
L≤1000 mm≤0.3mm L≥1000 mm ≤0.6mm |
|
| The necking rate of inner diameter |
f < 20% (Original inside diameter - after-cutting internal diameter) / wall thickness |
|
| Flatness |
≤0.5mm (L=1000) |
|
| Surface |
No significant pull, draw, crushed marks/scratch; No burrs |
|
| Environment |
Power supply |
3 phase 4 wire 380V \ 50Hz \ 1Kw |
Isolation transformer |
| Air pressure |
0.5--0.7MPa |
|
| CNC or PLC |
ICM CNC or Mitsubishi PLC |
| Frequency converter |
Mitsubishi |
| Touch screen(HMI) |
Mitsubishi |
| Encoder |
Nemicon |
| Solenoid |
AirTac |
| Proximity switch and sensor |
Autonics |
| Low-volt electric parts |
Siemens or IDEC |
| Relay |
IDEC |
| Lead screw |
TBI or NSK |
| Guide rail |
THK |

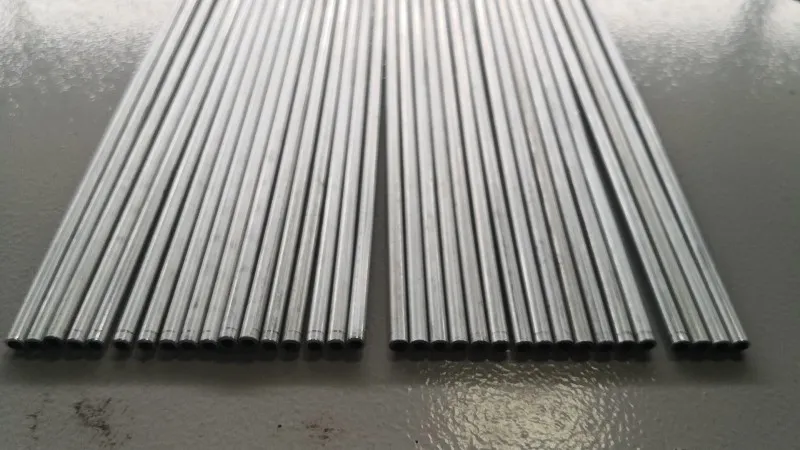

Показване на готов продукт
