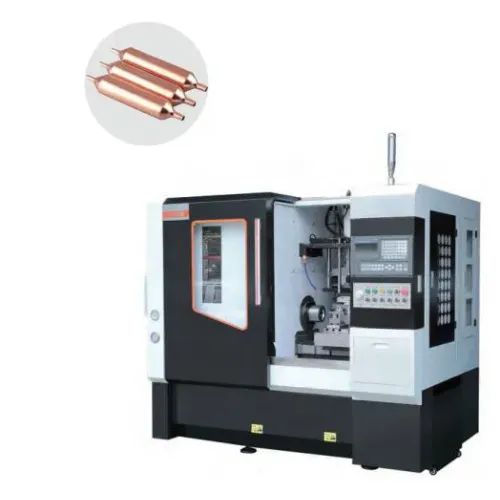

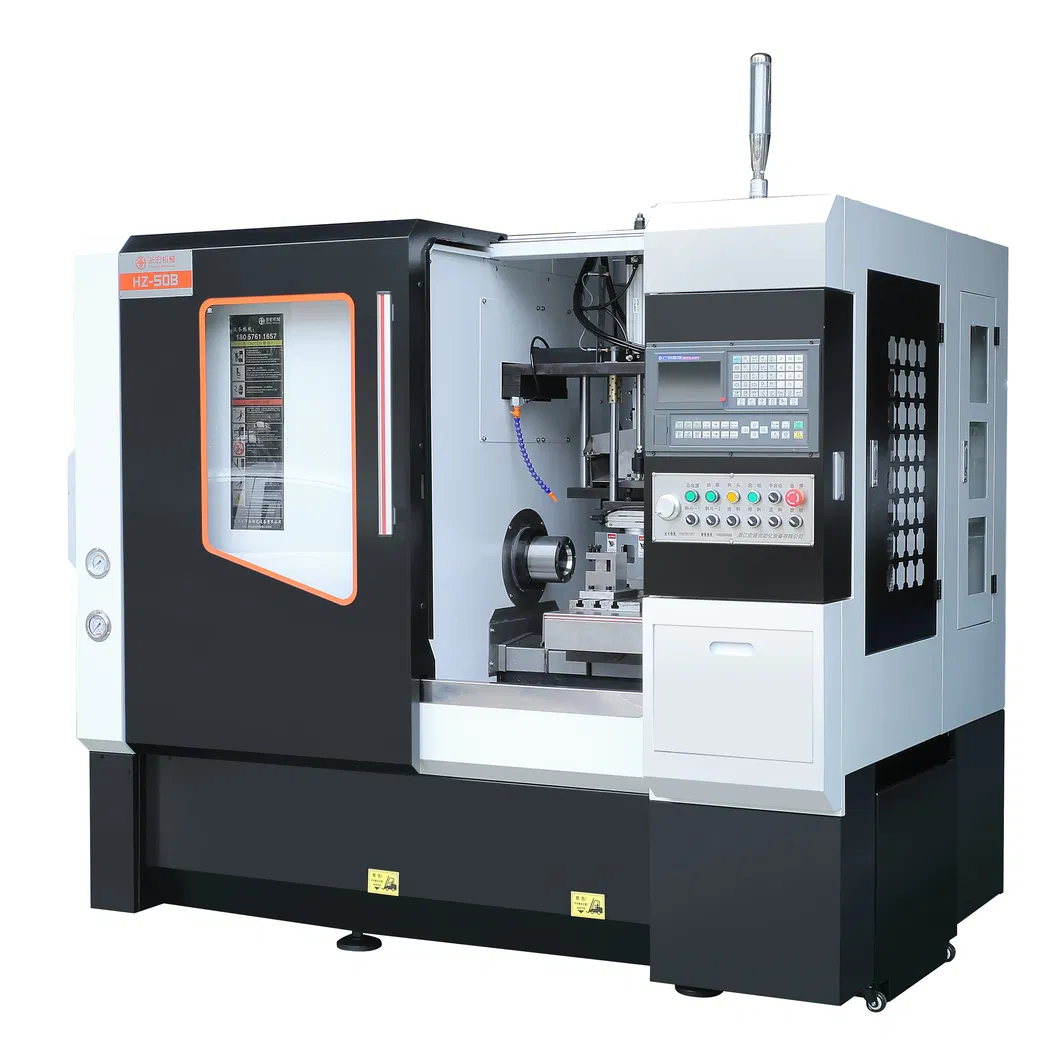

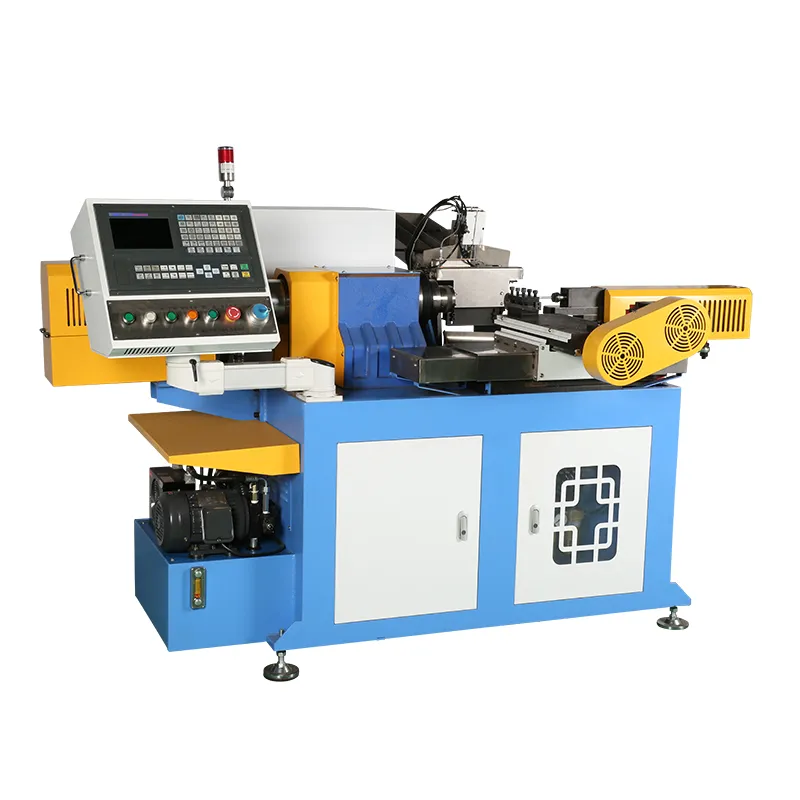

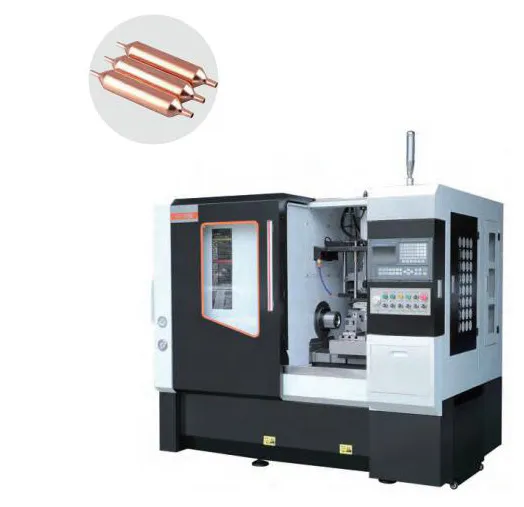

CNC автоматична двуглава предачна машина с тръбоогъвач

1 . РЕЗЮМЕ

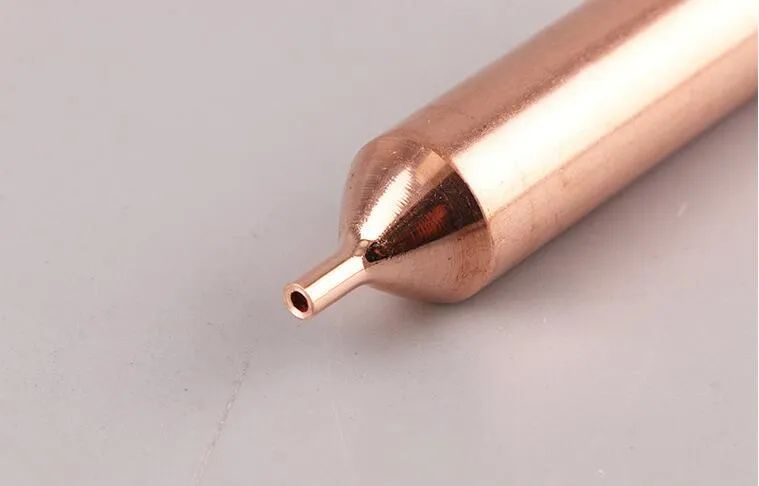

Предащата машина приема специална система за управление с ЦПУ, която може да контролира движенията на 2 оси (ос X, ос Z) едновременно. Машината може да формира края на тръбата в посочената форма според изискванията за обработка. Това е напълно автоматично оборудване, използвано за формиране на тръби с характеристики на висока производителност, стабилност на производителността, висока прецизност, добро повторение и дълъг живот. Прилага се главно за обработка на климатици, бойлери, хладилници и стоки за съхранение на течности в автомобили, бутилки със сушител, както и ауспуси.

2. ОСНОВЕН ТЕХНИЧЕСКИ ПАРАМЕТЪР

NO.	item	Index
1	Max machining pipe diameter	φ40 mm(copper)
2	Max machining w. thickness	1.5 mm
3	Machining units	1
4	Machining time	5~30S
5	X-axis travel	200 mm
6	Z-axis travel	100 mm
7	X-axis locating precision	±0.05 mm
8	Z-axis locating precision	±0.05 mm
9	X-axis speed	300 mm/S
10	Z-axis speed	100 mm/S
11	Clamping mode	turning oil -cylinder of hydraulic hollow-core
12	Machining mode	Rotating cool rolling
13	Power capacity	AC380V±10%,60 HZ,7.7 KW
14	Hydraulic motor power	1.5KW
15	Main-shaft motor power	3.7KW
16	Hydraulic system pressure	5 ~7MPa
17	Overall dimension	length2200×width1300×hight1500(mm)
18	weight	600 kg

3. СТРУКТУРА НА МЕХАНИЗМА
3.1 X -ос
Да се задвижва от AC сервомотор чрез редуктор.
3.2 Z -ос
Да се задвижва от AC сервомотор чрез редуктор.
3.3 Затягащ механизъм
Да се задвижва чрез въртящ се маслен цилиндър от хидравлична куха сърцевина
3.4 механизъм за движение
За задвижване от въздушен цилиндър, модел: SMC L -MDBIB40-100
3.5 Механизъм за събиране
За задвижване от въздушен цилиндър, модел: SMC CDM2B20-200
3.6 механизъм за локализиране
За задвижване от въздушен цилиндър, модел: SMC CDQ2A32-45D
3.7 механизъм за бутане на материала
За задвижване от цилиндър, модел: SMC CDM2B20-200
3.8 Устройство за разпределяне на ядрото
За задвижване от цилиндър, модел: SMC L -MDB1B40-200

4. ЕЛЕКТРИЧЕСКА КОНСТРУКЦИЯ
4.1 Захранване: Трифазен AC380V±10%
4.2 Серво мотор
4.2.1 Серво мотор на X-ос
Захранване: Трифазно 220V 50HZ, Мощност: 0.5 KW, 2000 r/min
4.2.2 Серво мотор на Z-ос
Захранване: Трифазен AC 220V 50HZ, Мощност: 1.0 KW .3000 r/min
4.3 Контролен вентил на електромагнетизма на налягането на въздуха
Напрежение: DC24V
4.4 Системно захранване
Напрежение: DC24V
