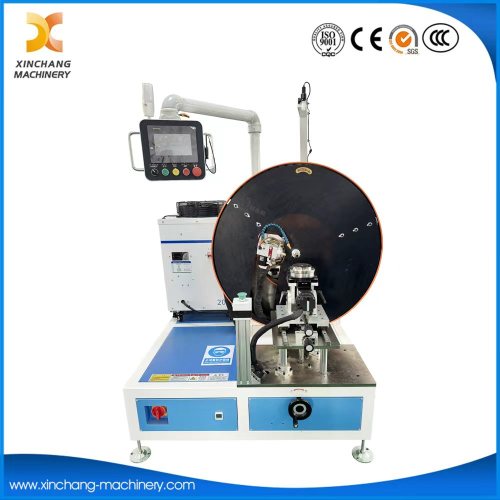

Полуавтоматична машина за лазерно заваряване на дръжка на тиган

I. Преглед на оборудването

Това решение за полуавтоматично лазерно заваръчно оборудване за незалепващи шипове се състои главно от лазер, автоматична машина за подаване на шпилки, механизъм за позициониране на въртене на тигана, устройство за подравняване на кръстосани нишки и лазерен механизъм за премахване на боя (по избор).

Това решение може автоматично да заварява незалепващи шпилки за тигани с различни спецификации (диаметър 150-380 mm, неограничена височина). При смяна на типовете тигани трябва да се промени само приспособлението за позициониране на продукта. Автоматизираното заваръчно оборудване заменя предишната ръчна работа с много станции, изисквайки само един оператор да управлява оборудването, като по този начин значително намалява работната сила, съкращава производствения цикъл, подобрява ефективността и спестява разходи.

Предимствата на полуавтоматичната машина за лазерно заваряване на гайки са нейната простота и лекота на работа. Всеки път, когато клиентът промени типа тиган, операторът трябва само да смени съответната форма за тиган и да извлече съответната предварително зададена програма. След успешна пробна заварка може да започне партидното заваряване. Смяната на инструменталната форма отнема приблизително десет минути.

Поради характеристиките на тази полуавтоматична машина за лазерно заваряване, тя е съвместима и с някои тигани с неправилна форма, като например квадратни тигани. Може също така да се интегрира с фабричния робот на клиента за товарене и разтоварване, предлагайки голяма мащабируемост.

II. Диаграма на оформлението на общата схема

III. Електрическа система за управление

Електрическата система за управление използва PLC управление и работа със сензорен екран. И механизмите, и работните станции са оборудвани с фотоелектрически и магнитно-индукционни превключватели. Разполага както с ръчен, така и с автоматичен режим на управление, както и защитна функция за аварийно спиране.
